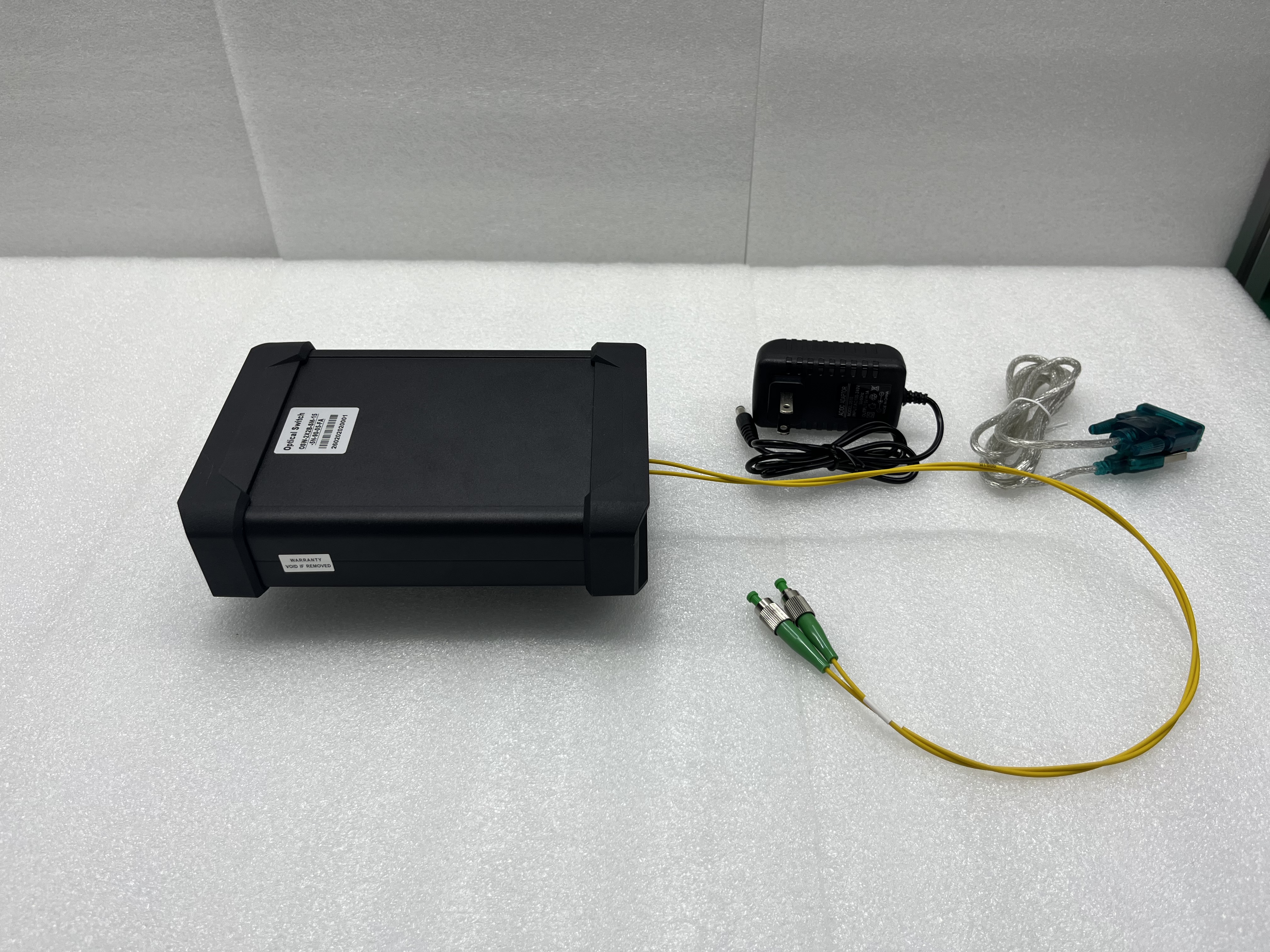

2×2B光開關4路延遲模塊
OSW-2×2B-SM-15-5N-90-05-FA型2×2B單模光開關是廣西科毅光通信科技有限公司（官網：www.www.pinchitech.com）專為上海高校定制研發的一款4路延遲光模塊，精準匹配科研級多級光鏈路測試需求。產品采用5V鎖定式繼電器驅動，單模1550nm工作波長，搭配FC/APC低損耗連接頭，可搭建4米/8米/16米/32米分級串聯鏈路，適用于光通信實驗室測試、光纖傳感系統組網、光網絡故障模擬等場景。
參數項目 | 規格指標 | 備注 |
工作波長 | 1550nm | 單模光纖 |
插入損耗 | ≤0.5dB（含連接頭） | 典型值 |
回波損耗 | ≥50dB | 最小值 |
串擾 | ≥50dB | 最小值 |
控制方式 | RS232 | 標準通信接口 |
驅動電壓 | 5V DC | 鎖定型繼電器 |
光纖類型 | 9/125μm | 單模標準光纖 |
尾纖類型 | 0.9mm松套管 | 黃色護套 |
連接頭類型 | FC/APC | 兩端標配 |
外形尺寸 | 135×40×32mm | 鋁制外殼 |
工作溫度 | -20℃~+70℃ | 工業級標準 |
本款2×2B光開關4路延遲模塊采用模塊化設計理念，由4組2×2B光開關級聯構成，通過精密的光纖熔接工藝實現可編程延遲功能。具體結構如下：
延遲光纖配置方案
第一級開關：熔接4米延遲光纖，將開關的2端口與4端口對融
第二級開關：熔接8米延遲光纖，前級3端口與本級1端口對融
第三級開關：熔接16米延遲光纖，前級3端口與本級1端口對融
第四級開關：熔接32米延遲光纖，前級3端口與本級1端口對融
四級級聯后，總延遲量可達60米光纖長度，配合光開關的通道切換功能，可實現16種不同的延遲狀態組合。兩端統一配置FC/APC連接頭，便于與各類光通信設備對接。
采用高精度準直器與優質繼電器，整體插入損耗控制在0.5dB以內（含連接頭），確保信號傳輸質量。
回波損耗與串擾指標均達到50dB以上，有效避免通道間信號干擾，保證測試精度。
通過RS232接口實現遠程控制，可任意組合四級開關狀態，獲得4/8/16/32/60米等多種延遲量。
5V鎖定型繼電器設計，斷電保持狀態；工作溫度范圍-20℃~+70℃，適應各種環境條件。
每級延遲光纖長度精確控制，采用熔接工藝確保連接損耗最小化，整體封裝于鋁制外殼內。
2×2B光開關4路延遲模塊作為一種精密的光無源器件，在以下領域有著廣泛的應用：
在分布式光纖傳感、光纖陀螺、光纖水聽器等系統中，用于模擬不同距離的光信號傳輸延遲，實現系統標定與性能測試。通過精確控制延遲量，可以模擬數十公里的光纖傳輸效果，而無需實際鋪設長距離光纖。
在光模塊、光放大器、波分復用器等設備的研發與生產測試中，用于產生可控的光信號延遲，驗證設備對時延變化的響應特性。配合光衰減器使用，可構建完整的光信號模擬環境。
在光纖延遲線雷達、電子對抗系統中，作為核心延遲單元，實現射頻信號的光學延遲處理。相比傳統電纜延遲線，光纖延遲具有損耗低、帶寬大、抗電磁干擾等優勢。
在高校與科研院所的光通信實驗室中，用于光纖通信原理演示、光信號處理實驗等教學與科研活動。模塊化設計便于學生理解光開關與延遲線的工作原理。
光學性能參數（Optical Performance） | ||
工作波長（Operation Wavelength） | 1550nm | 單模光纖標準工作窗口 |
插入損耗（Insertion Loss） | Typ. 0.5dB（含連接頭） | 典型值，含F(xiàn)C/APC頭損耗 |
回波損耗（Return Loss） | ≥50dB（min） | 最小值保證 |
串擾（Cross-talk） | ≥50dB（min） | 通道間隔離度 |
電氣與控制參數 | ||
控制方式（Switch Mode） | RS232 | 標準串行通信接口 |
驅動電壓（Power Supply） | 5V DC | 鎖定型繼電器驅動 |
機械與環境參數 | ||
光纖類型（Fiber Type） | 9/125μm | 單模通信光纖 |
尾纖類型（Pigtail Type） | 0.9mm松套管 | 黃色護套，號碼套管標識 |
尾纖長度（Pigtail Length） | 1m | 可定制其他長度 |
連接頭類型（Connector Type） | FC/APC | 兩端標配，可定制 |
外形尺寸（Dimensions） | 135×40×32mm | 鋁制外殼封裝 |
工作溫度（Operating Temperature） | -20℃~+70℃ | 工業級溫度范圍 |
溫度循環（Temperature Cycling） | -40℃~+85℃/48Hr | 可靠性測試條件 |
