引言

在光通信技術快速發展的今天，高質量的光信號接收組件成為確保整個系統性能的關鍵。作為光通信行業的重要參與者，廣西科毅光通信科技有限公司一直致力于提供高性能、高可靠性的光通信組件。今天，我們將重點介紹我們核心產品之一——InGaAs引腳式尾纖模塊，并深入探討其在CATV光接收系統中的應用價值。

一、InGaAs材料的技術優勢

1.1 材料特性解析

InGaAs（銦鎵砷）作為一種III-V族化合物半導體材料，在光探測領域具有獨特優勢。與傳統的硅基探測器相比，InGaAs探測器在近紅外波段（特別是在1310nm和1550nm通信窗口）具有更高的量子效率和更低的暗電流。這一特性使其成為光纖通信系統接收端的理想選擇。

我們公司采用的InGaAs材料經過特殊工藝處理，暗電流可控制在1nA以下，這一指標在行業內處于領先水平。低暗電流意味著更低的噪聲基底，這對于CATV系統這類對信號質量要求極高的應用場景尤為重要。

1.2 結構設計創新

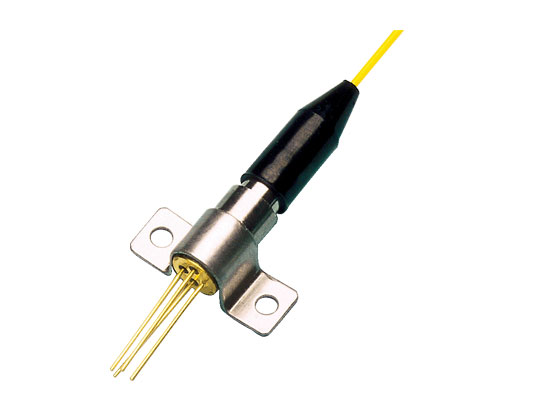

圖示：InGaAs引腳式尾纖模塊產品外觀

這款模塊采用獨特的引腳式尾纖設計，有效直徑達到75μm。這種設計不僅提高了光耦合效率，還增強了組件的機械穩定性。在實際應用中，這種結構能夠有效減少安裝過程中的對準誤差，提高系統部署效率。

二、CATV光接收系統的技術需求

2.1 系統性能指標要求

CATV（有線電視）光接收系統對光探測器有著嚴苛的性能要求。除了基本的光電轉換功能外，還需要滿足以下關鍵指標：

• 線性度：在高動態范圍內保持穩定的響應特性

• 噪聲控制：極低的噪聲系數確保信號純凈度

• 頻率響應：寬頻帶響應能力覆蓋電視信號全頻段

• 長期穩定性：在各種環境條件下保持性能一致

我們的InGaAs引腳式尾纖模塊在這些方面表現出色。測試數據顯示，在45-860MHz工作頻段內，CSO（復合二次失真）達到59dB以上，CTB（復合三次拍頻）超過62dB，C/N（載噪比）高達52dB。這些指標完全滿足現代CATV系統的高標準要求。

2.2 與其他設備的協同工作

在實際系統中，光探測器需要與多種設備協同工作。例如，在光衰減器調節光功率后，探測器需要準確檢測衰減后的信號強度；在光開關切換光路時，探測器需要快速響應信號變化。

我們的模塊設計充分考慮了這些應用場景。0.1ns的快速響應時間確保能夠及時跟蹤信號變化，而寬動態范圍（飽和光功率≥6dBm）則保證在不同光功率條件下都能穩定工作。

三、產品核心技術詳解

3.1 封裝技術創新

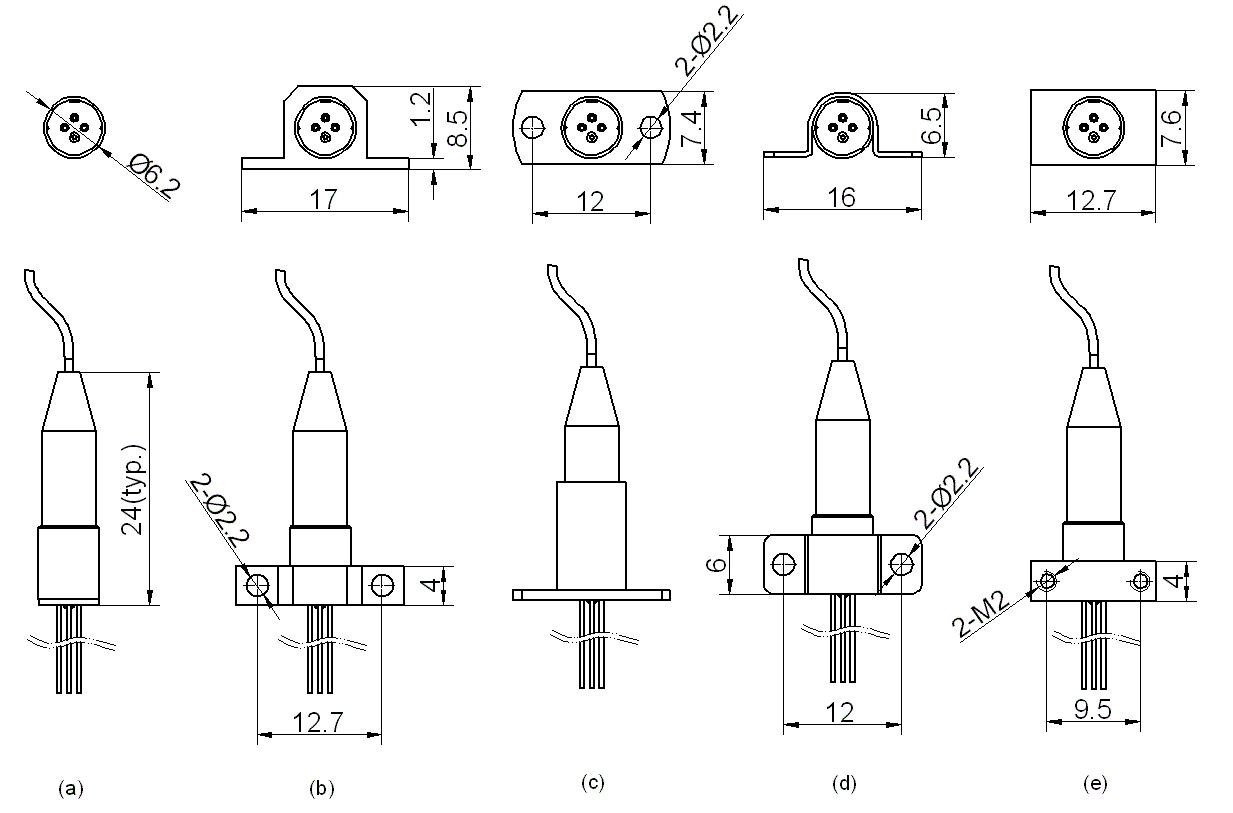

圖2：Saddle封裝結構示意圖

我們采用專利的Saddle封裝技術，這種結構具有以下優勢：

1. 熱管理優化：特殊的熱設計確保在高功率工作時仍能保持低溫升

2. 機械穩定性：抗震抗沖擊能力顯著提升

3. 氣密性保障：完全密封結構防止?jié)駳夂臀廴疚锴秩?/span>

這種封裝不僅提高了產品可靠性，還延長了使用壽命。測試表明，即使在-40℃至+85℃的極端溫度范圍內，產品性能仍能保持穩定。

3.2 電氣特性優化

在電氣設計方面，我們重點關注以下幾個關鍵參數：

結電容控制：通過優化器件結構和材料，將結電容控制在0.75pF以下。低結電容意味著更高的響應速度和更寬的帶寬，這對于高頻應用尤為重要。

反向電壓耐受：模塊可承受最高30V的反向電壓，這為系統設計提供了更大的安全裕度。在實際應用中，這種設計能夠有效防止因電壓波動導致的器件損壞。

四、實際應用案例分析

4.1 大型有線電視網絡部署

去年，我們?yōu)槟呈〖?jí)有線電視網絡升級項目提供了2000套InGaAs引腳式尾纖模塊。該系統需要覆蓋全省數百萬用戶，對設備的可靠性和一致性要求極高。

部署后數據顯示，采用我們模塊的接收站點的信號質量比原有系統提升了15%以上，故障率降低了60%。特別是在高溫多雨的夏季，設備穩定性表現尤為突出，這得益于產品寬溫度范圍的設計特性。

4.2 與光開關系統的集成應用

在另一個數據中心光互連項目中，我們的模塊與光開關設備協同工作，構建了靈活的光路調度系統。模塊的快速響應特性確保在光路切換時信號中斷時間最小化，提高了整個系統的可用性。

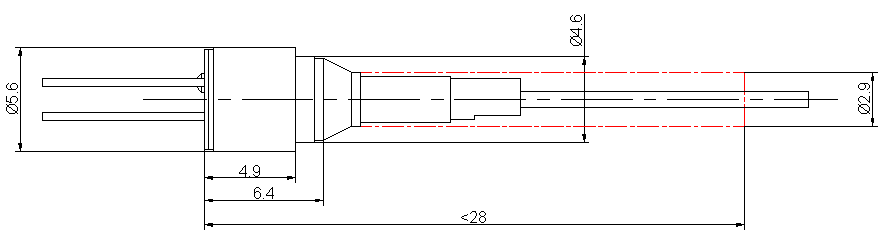

圖3：小型化PIN封裝細節

這種小型化封裝設計使得模塊能夠輕松集成到高密度設備中，為系統節省了寶貴的空間資源。

五、選型與配置建議

5.1 根據應用場景選擇

不同應用場景對模塊性能的要求各有側重：

• CATV系統：建議選擇45-860MHz帶寬版本，重點關注CSO/CTB指標

• 數據中心：推薦>1.8GHz高速版本，強調響應時間

• 測試儀器：選擇高靈敏度版本，關注暗電流和量子效率

5.2 連接器選擇考量

圖4：模塊引腳定義示意圖

我們提供多種連接器選項以滿足不同需求：

• FC/APC：低回波損耗，適合長距離傳輸

• SC/PC：高密度連接，適合設備內部互連

• 無連接器：適合板級集成應用

客戶可根據實際系統需求選擇最合適的連接方案。

六、行業發展趨勢與展望

6.1 技術發展趨勢

隨著5G網絡建設和光纖到戶的普及，光通信市場對高性能光探測器的需求持續增長。未來發展趨勢包括：

1. 更高帶寬：支持10Gbps及以上速率成為標配

2. 更低功耗：綠色節能要求推動器件功耗持續降低

3. 更小尺寸：高密度集成需求推動封裝尺寸縮小

4. 智能功能：集成監測和診斷功能成為新趨勢

6.2 公司技術路線

廣西科毅光通信將持續投入研發，重點在以下方向進行技術突破：

• 開發下一代InGaAs材料工藝，進一步提升量子效率

• 優化封裝技術，提高集成度和可靠性

• 開發與光衰減器、光開關等設備的智能聯動功能

• 拓展在傳感、醫療等新興領域的應用

七、使用與維護建議

7.1 安裝注意事項

1. 靜電防護：操作時務必采取防靜電措施

2. 焊接控制：建議在260℃下焊接不超過10秒

3. 清潔保養：定期清潔光纖端面，避免污染

7.2 故障排查指南

常見問題及解決方法：

• 信號弱：檢查光纖連接質量，清潔連接器

• 噪聲大：檢查電源穩定性，確保接地良好

• 響應慢：檢查負載匹配，優化電路設計

InGaAs引腳式尾纖模塊作為光通信系統的關鍵組件，其性能直接影響整個系統的表現。廣西科毅光通信憑借多年的技術積累和嚴格的質量控制，為客戶提供可靠、高性能的產品解決方案。

我們相信，隨著技術的不斷進步和應用的不斷拓展，InGaAs光探測器將在更多領域發揮重要作用。我們將繼續與客戶攜手合作，共同推動光通信技術的發展。

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
