在光通信、激光加工、科研實驗等多個領域，激光功率的精準測試與調節是保障設備安全、實驗數據準確的核心環節。無論是光通信系統中的信號校準，還是工業生產中的激光加工工藝優化，亦或是科研機構的激光特性研究，都離不開激光衰減器這一關鍵設備——它能有效降低激光功率，避免高功率激光對測試儀器造成不可逆損壞。但傳統激光衰減器普遍存在調節繁瑣、更換頻繁、測試效率低下等問題，嚴重影響了工作進度。今天為大家詳細介紹一款打破傳統局限產品——可調式激光衰減器，帶您了解它如何通過獨特設計與核心技術，成為激光測試領域的高效解決方案。

一、激光衰減器在光通信領域的核心作用

1.1 激光測試的安全性與準確性需求

激光技術的廣泛應用，讓激光功率測試成為常態化工作。無論是光通信設備中的激光發射器，還是工業用高功率激光器，其輸出功率往往遠超測試儀器（如激光功率計）的承受范圍。如果直接將激光光束投射到測試儀器上，不僅會(huì )導致儀器傳感器燒毀、精度下降，還可能引發安全隱患。因此，激光衰減器作為光路中的“功率調節器”，其核心作用就是通過合理衰減激光功率，在保障測試儀器安全的前提下，確保測試數據的準確性與可靠性，這也是光通信測試、激光應用研發等工作的基礎前提。

1.2 傳統激光衰減器的應用局限

在可調式激光衰減器出現之前，市場上主流的激光衰減器多為固定衰減系數產品。這類產品在實際使用中存在諸多痛點：

?    操作繁瑣：測試不同功率范圍的激光時，需要頻繁更換不同衰減系數的衰減器，拆卸、安裝過程耗時費力；

?    測試效率低：頻繁更換設備導致測試中斷，延長了整體測試周期，尤其在批量測試或連續實驗中，效率低下的問題更為突出；

?    可調范圍窄：?jiǎn)闻_設備僅能提供固定衰減倍數，無法滿足多檔位、寬范圍的衰減需求，需要配備多臺不同規格的產品，增加了采購成本與存放空間；

?    兼容性差：不同品牌、型號的衰減器接口不統一，更換時需重新調試光路，進一步影響測試精度與效率。

這些問題不僅浪費了實驗人員的時間與精力，也制約了激光相關領域的工作推進。因此，一款能夠實現快速調節、寬范圍適配、操作便捷的可調式激光衰減器，成為市場迫切需求。

二、可調式激光衰減器：產品結構與設計亮點

2.1 核心結構解析

廣西科毅光通信推出的可調式激光衰減器，基于先進的機械結構設計與光學原理，實現了多檔位精準調節。其核心結構主要包括底座、轉軸、第一轉輪、第二轉輪及衰減片，具體設計如下：

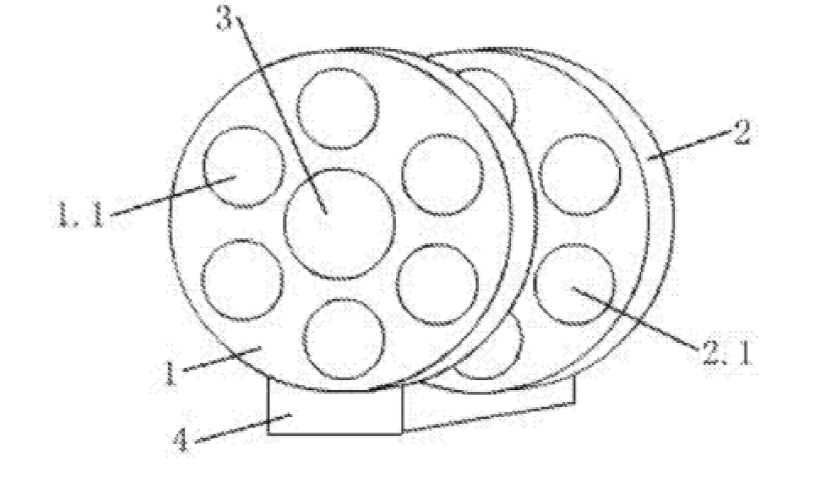

圖1 可調式激光衰減器結構示意圖

?    底座：作為整個設備的支撐基礎，采用高強度耐磨材料制成，確保設備放置穩定，避免測試過程中因震動影響光路精度；

?    轉軸：貫穿于底座與兩個轉輪之間，采用高精度軸承設計，轉動順暢且定位精準，可實現轉輪的靈活調節與固定；

?    第一轉輪與第二轉輪：兩個轉輪通過轉軸相隔安裝，間距經過光學優化，確保激光光束能夠穩定穿透。每個轉輪上均設置有6個均勻分布的衰減片安裝孔，用于固定不同規格的衰減片；

?    衰減片：分為第一衰減片（安裝于第一轉輪）與第二衰減片（安裝于第二轉輪），采用高品質光學材料制成，透光率穩定，衰減性能優異。

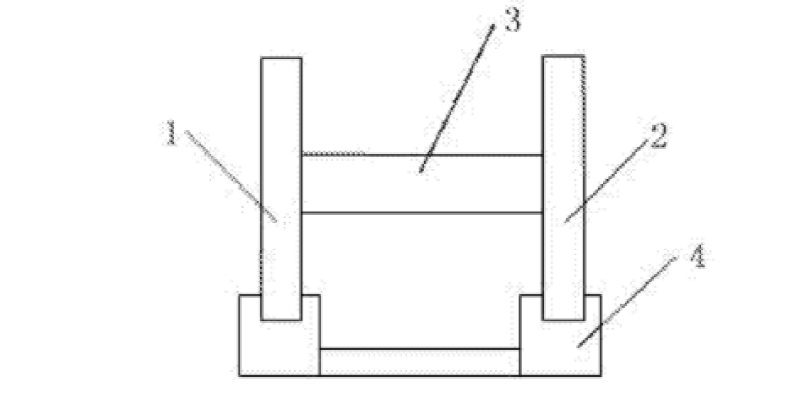

圖2 可調式激光衰減器側視圖

2.2 梯度透光率衰減片的技術優勢

可調式激光衰減器的核心創(chuàng )新點之一，在于采用了梯度透光率衰減片設計。其中：

?    第一轉輪：安裝5片激光衰減片，留有1個通孔（無衰減片），5片衰減片分別具備不同的透光率，覆蓋從低到高的梯度范圍；

?    第二轉輪：安裝4片激光衰減片，留有2個通孔，4片衰減片同樣具備梯度透光率，且與第一轉輪的衰減片規格形成互補。

這種梯度設計的優勢在于，通過轉動兩個轉輪，可實現不同透光率衰減片的任意組合，從而產生多樣化的衰減倍數。相比傳統固定衰減器，梯度透光率衰減片不僅減少了設備數量，還能滿足不同功率激光的測試需求，適配性更強。同時，衰減片采用光學鍍膜技術，透光均勻、衰減穩定，確保測試數據的準確性，長期使用不易出現性能衰減。

三、核心技術原理：如何實現多檔位精準衰減？

3.1 光阻衰減的基本原理

激光作為一種定向傳播的光束，在傳播過程中遇到光阻（如衰減片）時，會(huì )發生功率衰減，衰減程度與光阻的透光率直接相關。透光率越低，光阻越大，激光功率衰減越明顯；反之，透光率越高，衰減越輕微?？烧{式激光衰減器正是利用這一原理，通過人為設置不同透光率的衰減片，實現對激光功率的精準控制。

簡單來說，當激光光束穿透單一片衰減片時，其衰減倍數等于該衰減片的衰減系數；當激光光束連續穿透兩片不同透光率的衰減片時，總衰減倍數為兩片衰減片衰減系數的乘積（或疊加，根據光學設計邏輯）。例如，一片衰減系數為2的衰減片與一片衰減系數為3的衰減片重合時，總衰減倍數可達6，從而實現更高倍數的衰減。

3.2 雙轉輪組合的調節邏輯

可調式激光衰減器通過雙轉輪的組合設計，最大化拓展了衰減檔位。第一轉輪有6個安裝孔（5片衰減片+1個通孔），第二轉輪同樣有6個安裝孔（4片衰減片+2個通孔），通過轉動兩個轉輪，使不同安裝孔的衰減片（或通孔）對齊光路，可實現36種不同的組合方式（6×6），對應36個不同的衰減倍數。

這一設計的優勢在于：

?    檔位豐富：36種衰減倍數覆蓋了從無衰減（雙通孔對齊）到高倍數衰減的全范圍，能夠滿足絕大多數激光測試場景的需求；

?    調節精準：轉軸采用高精度定位設計，轉輪轉動時可精準對齊安裝孔，確保衰減片組合的穩定性，避免因錯位導致衰減倍數偏差；

?    操作靈活：無需拆卸設備，僅通過轉動轉輪即可完成衰減檔位切換，整個過程僅需幾秒，大幅提升了測試效率。

例如，在光通信系統測試中，當需要測試不同功率等級的激光信號時，只需轉動兩個轉輪，選擇對應的衰減檔位，即可快速完成測試，無需更換衰減器或重新調試光路，有效節省了時間。

四、相比傳統產品，可調式激光衰減器的突出優勢

4.1 調節效率大幅提升

傳統固定衰減器需要頻繁拆卸、更換，每次更換后還需重新校準光路，單次切換耗時通常在幾分鐘甚至十幾分鐘。而可調式激光衰減器通過雙轉輪快速調節設計，檔位切換僅需轉動轉輪即可完成，無需拆卸任何部件，單次調節耗時不超過10秒。在批量測試或連續實驗中，可節省90%以上的調節時間，極大提升了整體工作效率。

4.2 可調范圍廣，適配多場景

傳統單臺固定衰減器僅能提供1個衰減倍數，若需測試不同功率范圍的激光，需配備多臺不同規格的產品，不僅采購成本高，還占用大量存放空間?？烧{式激光衰減器憑借36種衰減倍數組合，覆蓋了從低功率到高功率的全范圍衰減需求，單臺設備即可替代多臺傳統固定衰減器，適配光通信測試、科研實驗、工業激光加工等多個場景，性?xún)r(jià)比極高。

4.3 操作便捷，降低人工成本

傳統衰減器的更換與調試需要專業人員操作，且過程繁瑣，容易出現安裝不當、光路偏移等問題，增加了人工成本與測試風險?？烧{式激光衰減器采用人性化設計，轉輪標注清晰的檔位標識，操作簡單易懂，普通工作人員經過簡單培訓即可上手，無需專業光學知識。同時，設備結構穩定，長期使用不易出現故障，維護成本低。

4.4 測試精度更高

衰減片采用高品質光學材料與先進鍍膜工藝，透光率穩定，衰減性能一致性好，避免了傳統衰減器因更換過程中光路偏移導致的測試誤差。此外，雙轉輪的精準定位設計，確保衰減片組合的穩定性，進一步提升了測試數據的準確性，為實驗研究與產品檢測提供可靠保障。

五、廣泛應用場景：覆蓋多行業激光測試需求

可調式激光衰減器憑借其多檔位、高效率、高精度的優勢，廣泛應用于多個領域，成為激光相關工作的核心設備：

5.1 光通信系統中的激光功率校準

在光通信領域，激光發射器的功率穩定性直接影響通信質量。廣西科毅光通信作為專業的光通信設備供應商，其可調式激光衰減器可用于光模塊、光纖激光器等產品的功率校準測試。通過精準調節衰減檔位，模擬不同傳輸距離下的激光功率衰減，驗證產品的性能穩定性，確保光通信系統的可靠運行。此外，配合公司核心產品光開關，可實現光通信系統的多光路切換與功率測試一體化，進一步提升測試效率。

5.2 科研實驗室的激光實驗研究

高校、科研機構在進行激光特性研究、光學材料測試等實驗時，需要頻繁調節激光功率?？烧{式激光衰減器的多檔位設計的光通信測試設備，能夠滿足不同實驗場景的需求，例如激光閾值測試、光學濾波實驗、激光與物質相互作用研究等。其精準的衰減性能與便捷的操作方式，幫助科研人員節省時間，專注于實驗本身，加速研究進程。

5.3 工業激光加工中的功率調節

在激光切割、激光焊接、激光打標等工業加工領域，激光功率的精準控制直接影響加工質量?？烧{式激光衰減器可用于加工前的功率校準與加工過程中的功率調節，根據不同材料（如金屬、塑料、木材）與加工需求，快速切換衰減檔位，確保激光功率符合加工要求，提升產品合格率。同時，設備的高穩定性與耐用性，能夠適應工業生產的惡劣環境，長期穩定運行。

5.4 特種領域的激光應用

在激光雷達、醫療激光設備、軍事激光系統等特種領域，對激光功率的調節精度與可靠性要求極高?？烧{式激光衰減器憑借其高精度衰減性能與穩定的結構設計，能夠滿足這些領域的嚴苛需求。例如，激光雷達系統中，通過調節衰減檔位，可適配不同探測距離的需求；醫療激光設備中，精準控制激光功率，確保治療效果與安全性。

六、產品使用指南：簡單三步完成激光衰減調節

6.1 設備安裝與調試

1.  將可調式激光衰減器放置在平穩的工作臺上，確保底座與臺面緊密貼合，避免震動；

2.  連接激光輻射源與測試儀器（如激光功率計），調整光路，使激光光束能夠沿設備中心軸線穿透第一轉輪與第二轉輪；

3.  檢查轉軸轉動是否順暢，衰減片安裝是否牢固，確保無松動、錯位等問題。

6.2 轉輪調節與檔位選擇

1.  根據測試需求，參考設備檔位標識，轉動第一轉輪與第二轉輪，選擇對應的衰減片組合；

2.  調節過程中，觀察激光功率計的讀數，根據實際需求微調轉輪，直至達到理想的衰減效果；

3.  若需切換衰減檔位，直接轉動轉輪即可，無需中斷光路或重新調試。

6.3 測試數據記錄與優化

1.  完成檔位調節后，穩定30秒左右，記錄激光功率計的測試數據；

2.  若需進行多組測試，重復步驟6.2-6.3，依次切換不同檔位，記錄相應數據；

3.  測試完成后，關閉激光輻射源，將轉輪調節至雙通孔檔位，便于下次使用。

七、廣西科毅光通信：專注光通信設備研發與創(chuàng )新

廣西科毅光通信科技有限公司是一家專業從事光通信設備研發、生產與銷售的高新技術企業，核心產品涵蓋光開關、可調式激光衰減器、光耦合器、光分路器等系列產品，廣泛應用于光通信、科研實驗、工業生產、醫療等多個領域。公司擁有一支由光學工程師、電子工程師組成的專業研發團隊，依托先進的生產設備與嚴格的質量控制體系，致力于為客戶提供高品質、高性能的光通信解決方案。

作為光通信領域的創(chuàng )新型企業，廣西科毅光通信始終堅持技術創(chuàng )新與客戶導向，不斷優化產品性能，提升服務質量?？烧{式激光衰減器的推出，正是公司基于市場需求，結合多年光通信設備研發經驗的創(chuàng )新成果。該產品不僅打破了傳統衰減器的局限，還與公司可調式激光衰減器、光通信測試系統等產品形成互補，為客戶提供一站式光通信測試解決方案。

公司官網（www.www.pinchitech.com）提供詳細的產品介紹、技術參數、應用案例等信息，同時支持在線咨詢與定制化服務。無論您是科研機構、企業單位，還是個人用戶，都能在官網找到適合您的光通信設備與解決方案。此外，公司擁有完善的售后服務體系，專業技術人員為您提供安裝指導、調試培訓、維修保養等全方位支持，確保產品穩定運行。

可調式激光衰減器的出現，徹底改變了傳統激光測試中效率低下、操作繁瑣的現狀，以多檔位、高效率、高精度的優勢，成為激光相關領域的理想選擇。無論是光通信系統測試、科研實驗研究，還是工業激光加工，它都能為您節省時間、降低成本、提升效率，助力工作順利推進。
